侧面端子安装于电子系统的配置

2019-11-11

次

侧面端子的毛病常会毁坏或影响电力消费的正常运转。例如若某变电所差动维护的侧面端子接线有错误，则当变压器带的负荷较大或发作穿越性相间短路时，就会发作误跳闸；若线路维护接线有错误时，一旦系统发作毛病，则可能会使断路器该跳闸的不跳闸，不该跳闸的却跳了闸，就会形成设备损坏、电力系统瓦解的大事故；若丈量回路有问题，就将影响计量，少收或多收用户的电费，同时也难以断定电能质量能否合格。因而，侧面端子虽非主体，但它在保证电力消费的平安，向用户提供合格的电能等方面都起着极端重要的作用。

控制系统性能的完成及其工作的牢靠性、操作、调试、维护等工作的便当及质量。电气控制柜组件的划分。由于各种电器元件装置位置不同，侧面端子在构成一个完好的电气控制系统时，就必需划分组件。划分组件的准绳是：(1)把功用相似的元件组合在一同；(2)尽可能减少组件之间的连线数量，同时把接线关系亲密的控制电器置于同一组件中；(3)让强弱电控制器别离，以减少干扰；(4)为力图划一美观，可把外形尺寸、重量相近的电器组合在一同；(5)为了电气控制系统便于检查与调试，把需经常调理、维护和易损元件组合在一同。

为便于装置、运转和维护，在侧面端子中的一切设备间的连线都要停止标号，这就是侧面端子标号。标号普通采用数字或数字与文字的组合，它标明了回路的性质和用处。回路标号的根本准绳是：但凡各设备间要用控制电缆经端子排停止联络的，都要按回路准绳停止标号。此外，某些装在屏顶上的设备与屏内设备的衔接，也需求经过端子排，此时弄顶设备就可看作是屏外设备，而在其衔接线上同样按回路编号准绳给以相应的标号。

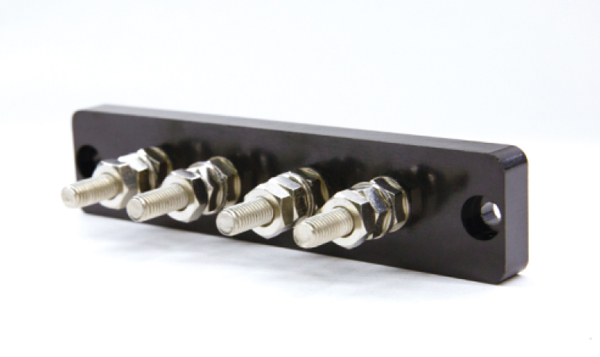

侧面端子
