电源端子板在电压互感器中的用途

2019-11-11

次

电压互感器是一种电压变换装置。它将高电压变换为低电压，以便用低压量值反映高压量值的变化。因此，通过电压互感器可以直接用普通电气仪表进行电压测量。

由于采用了电压互感器，各种测量仪表和保护装置不直接与高电压相连接从而保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难。此外，由于电压互感器的二次侧均为10伏使得测量仪表和继电器电压线圈制造上得以标准化。

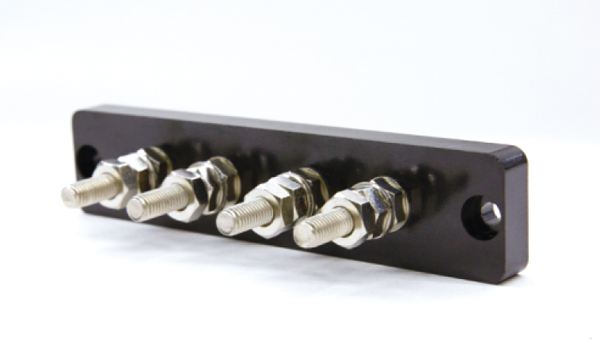

变频器电源端子板，端子排上设置有端子槽，螺母安装在端子排上端子槽内的接线孔上，每个端子槽加铜排固定，在端子上半部加上有机玻璃标识丝印，螺栓与螺母配合安装到接线孔内，端子排的端子槽采用正634环氧－苯酐－石英粉环氧浇铸胶材料，绝缘效果好，具有优异的电气性能，设计结实耐用，韧性强，极其不易损坏及破损，机械强度以及良好的工艺性能，每个端子槽之间间隔的水平距离超过15毫米，间隔的高度也超过15毫米，爬电距离大，绝缘效果好，端子排上部加装有机玻璃标识丝印，设计样式美观大方，字体简洁、清晰，方便客户准确的接线，结构简单，实用性强。

由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。插座也可以有装配扣位和锁定扣位。装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。既可以选择公制线规也可以选择标准线规，是市场上热销的端子类型。
